餐厨油水分离设备

一、超重力式餐厨油水分离器

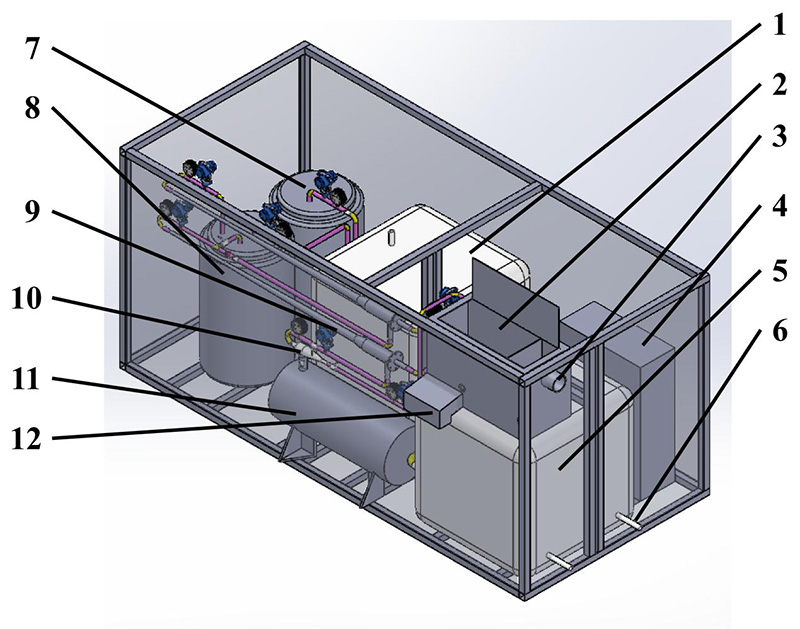

1、重力分离器；2、前置固液分离器；3、进料口；4、控制柜；5、缓冲罐；6、换热管道进/出水口；7、储油桶；8、储水桶；9、油水旋流分离器；10、固液旋流分离器；11、加压水泵；12、排渣口

餐厨垃圾从进料口3进入前置固液分离后，经过液相从下部开口进入缓冲罐5，大粒径固体颗粒从排渣口12排出；缓冲罐中通过换热管道6加热液相防止动物油脂凝固；缓冲罐中的液相经加压泵11加压后进入固液旋流分离器10，进行进一步的固液分离，脱除液相中的小粒径固体垃圾，液相从固液旋流器10溢流进入油水旋流分离器9，固相从固液旋流分离器10底流排出；液相在油水旋流分离器9中进行油水两相分离，水相从底流进入集水桶8/市政污水管道，油相从溢流进入重力分离器1；油相在重力分离器中进行深度脱水后，油相进入集油桶7。

二、新型重力式餐厨油水分离器

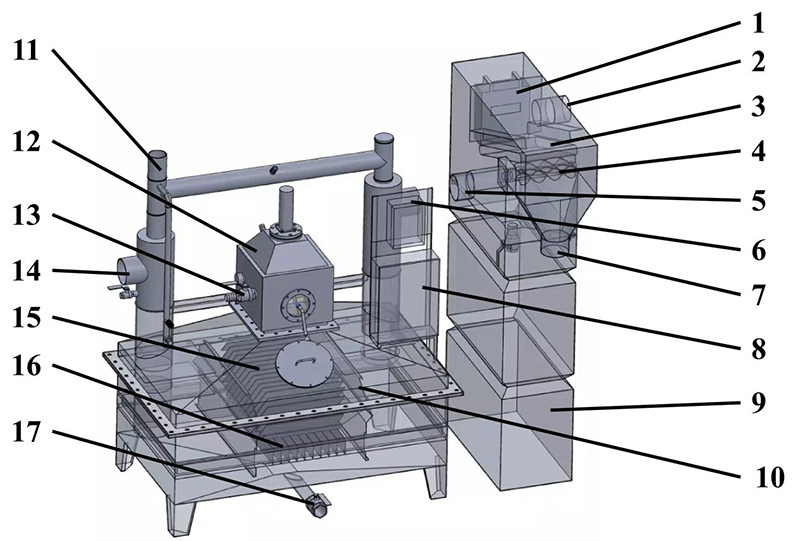

1、滤篮；2、进料口；3、滤网传送带；4、滤网清洗滚刷；5、前置固液分离器液相出口；6、油水分离器进口；7、前置固液分离器固相出口；8、控制柜；9、缓冲腔；10、挡流板；11、排气口；12、储油腔；13、排油口；14、排水口；15、斜板；16、电极板；17、排污口。

餐厨垃圾从进料口2进入前置固液分离器后，经滤网传送带3进行固液分离，固相从固相出口7排出，液相经缓冲腔9缓冲后经液相排出口5及油水分离器进口6进入油水分离器；液相在油水分离器中经电极板16处理增大液滴直径，经斜板15实现油水两相的分离，水相从排水口14排出，油相进入储油腔12；储油腔12中带有加热器、温度计、搅拌器，防止油相凝固；定时从排油口13排出油相。
